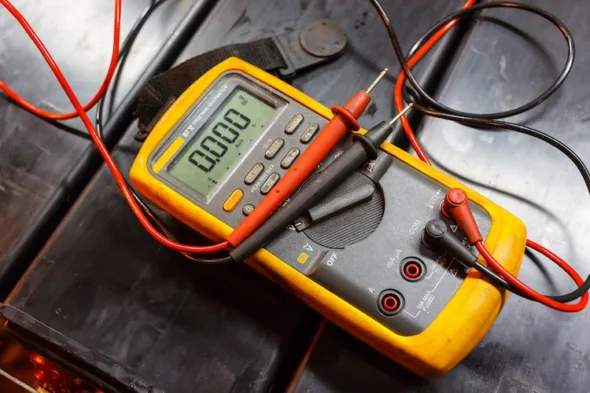

A cosa serve e come si usa un multimetro?

Il multimetro, noto anche come tester, è uno strumento di misurazione elettronico fondamentale per chiunque si occupi di elettronica, elettrotecnica o fai-da-te.

Questo dispositivo versatile consente di misurare diverse grandezze elettriche, tra cui tensione, corrente e resistenza, fornendo informazioni cruciali sul funzionamento dei circuiti elettrici.

---

---

Funzioni principali di un multimetro

Un multimetro digitale standard offre in genere le seguenti funzioni di misurazione:

• Tensione (V): misura la differenza di potenziale elettrico tra due punti di un circuito, sia in corrente continua (DC) che in corrente alternata (AC);
• Corrente (A): misura l’intensità di corrente elettrica che attraversa un circuito;
• Resistenza (Ω): misura la resistenza elettrica di un componente o di un circuito.

Come utilizzare un multimetro

Per usarlo:

• Selezionare la grandezza da misurare: ruotare la manopola centrale del multimetro per selezionare la funzione desiderata (V, A o Ω).
• Impostare il fondo scala: scegliere il valore massimo che si prevede di misurare. È importante selezionare un fondo scala adeguato per ottenere una lettura precisa. Se non si conosce l’ordine di grandezza del valore da misurare, iniziare con il fondo scala più alto e ridurlo gradualmente fino a ottenere una lettura stabile.
• Collegare i puntali: inserire i puntali nei connettori di ingresso del multimetro. Il puntale nero va collegato al connettore COM (comune), mentre il puntale rosso va collegato al connettore corrispondente alla funzione selezionata (V, A o Ω).

Ecco come eseguire la misurazione:

• per misurare la tensione: collegare i puntali in parallelo al componente o al circuito di cui si vuole misurare la tensione;
• per misurare la corrente: collegare i puntali in serie al circuito;
• per misurare la resistenza: scollegare l’alimentazione dal circuito e collegare i puntali ai due estremi del componente di cui si vuole misurare la resistenza.

Infine, occorre leggere il valore sul display: il valore misurato verrà visualizzato sul display del multimetro.

---

---

A cosa prestare attenzione

Quando si usa il multimetro è bene:

• leggere attentamente il manuale di istruzioni: prima di utilizzare il multimetro, consultare il manuale di istruzioni per familiarizzare con le sue funzioni e le precauzioni di sicurezza;
• utilizzare i puntali corretti: assicurarsi di utilizzare i puntali appropriati per la grandezza che si sta misurando;
• prestare attenzione alla polarità: rispettare la polarità dei puntali durante le misurazioni, collegando il puntale rosso al polo positivo e il puntale nero al polo negativo;
• non sovraccaricare il multimetro: evitare di superare il fondo scala selezionato, per non danneggiare lo strumento;
• scollegare l’alimentazione prima di misurare la resistenza: assicurarsi di scollegare l’alimentazione dal circuito prima di effettuare misurazioni di resistenza;
• ,antenere il multimetro in buone condizioni: conservare il multimetro in un luogo asciutto e pulito, e proteggerlo da urti e cadute.

Ulteriori funzioni del multimetro

Oltre alle funzioni di base, molti multimetri offrono anche funzionalità aggiuntive, come:

• test di continuità: permette di verificare la continuità elettrica di un circuito o di un componente;
• test dei diodi: permette di verificare il funzionamento di un diodo.
• misurazione della capacità: permette di misurare la capacità di un condensatore;
• misurazione della frequenza: permette di misurare la frequenza di un segnale elettrico;
• misurazione della temperatura: permette di misurare la temperatura tramite una sonda esterna.
